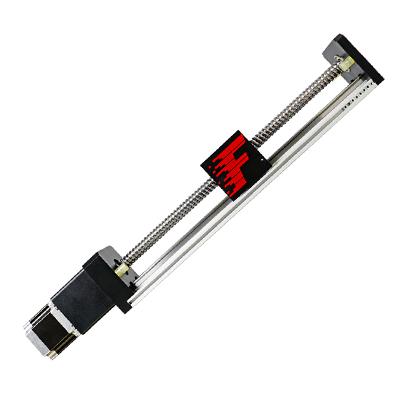

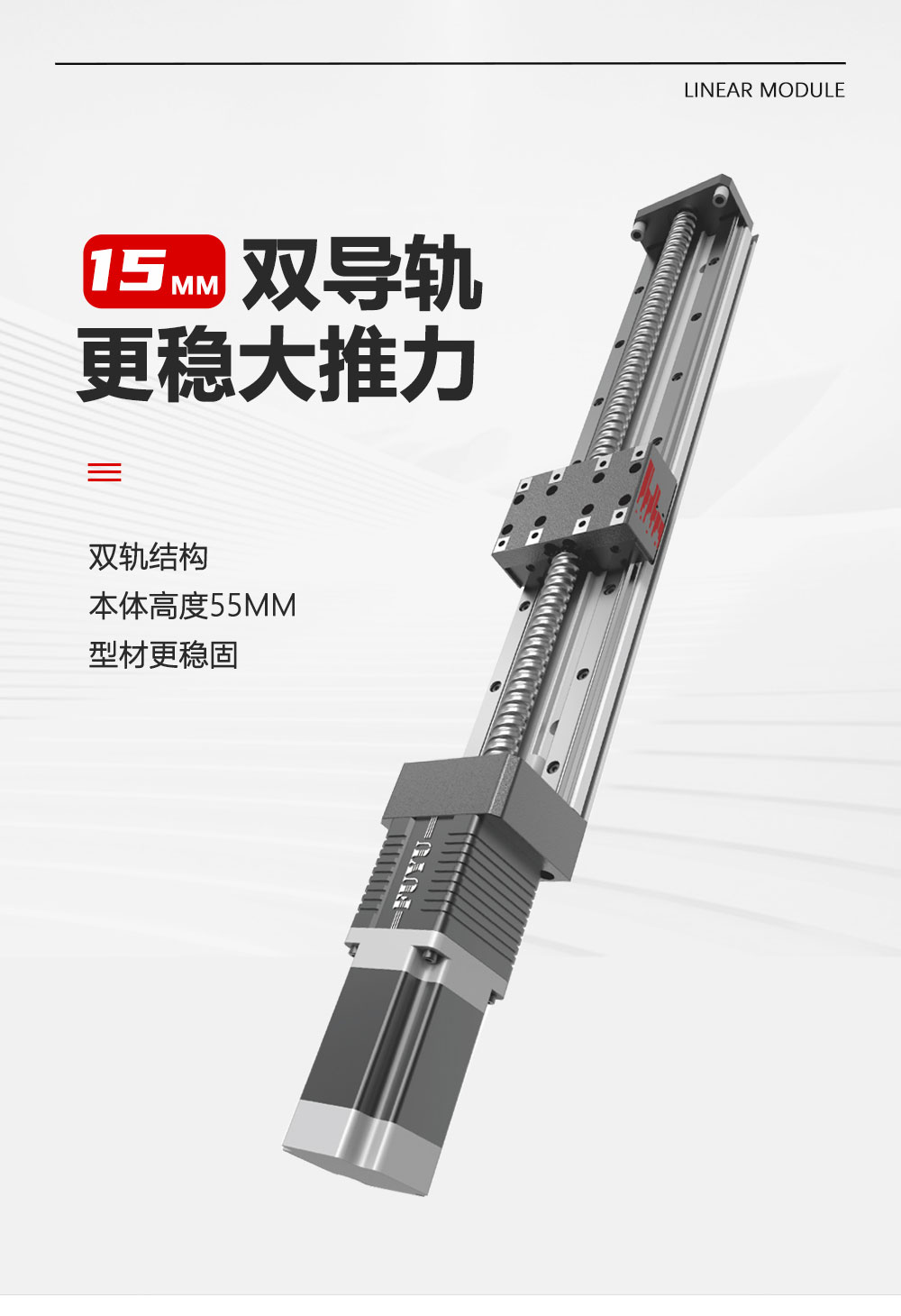

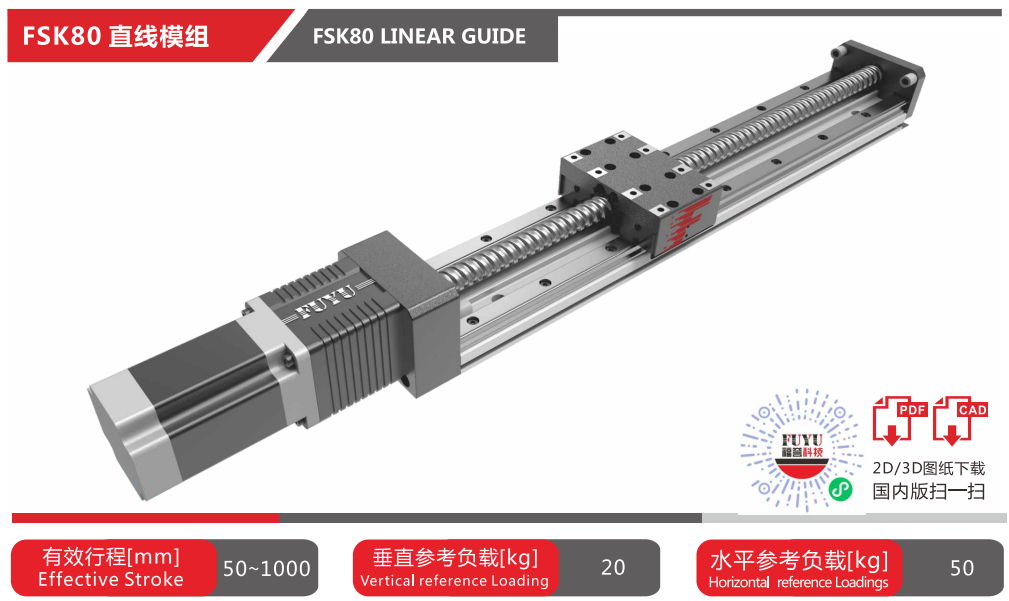

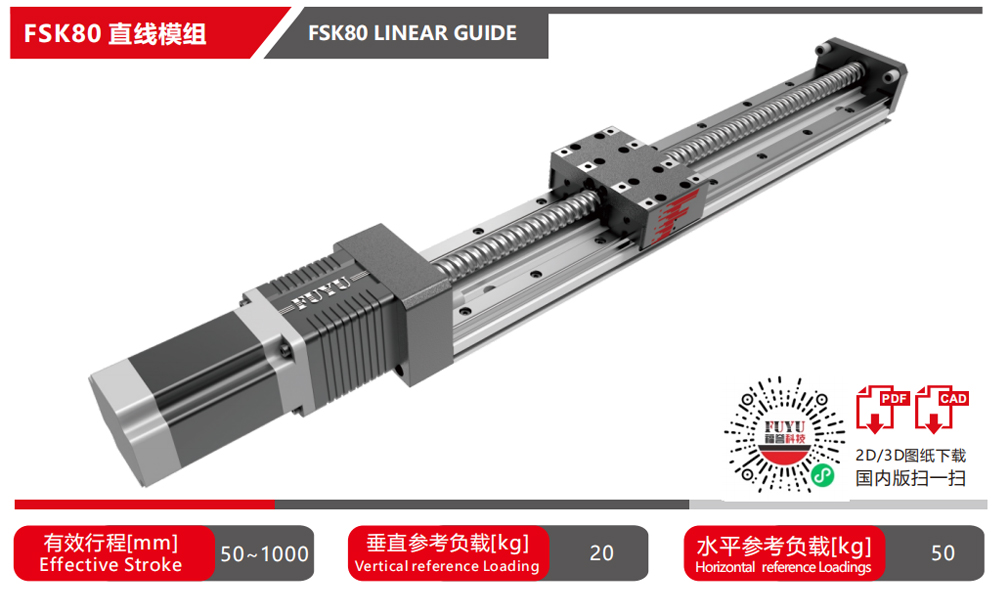

FSK80开放式双导轨丝杆模组
mm
mm
mm
序号
规格型号
操作
1

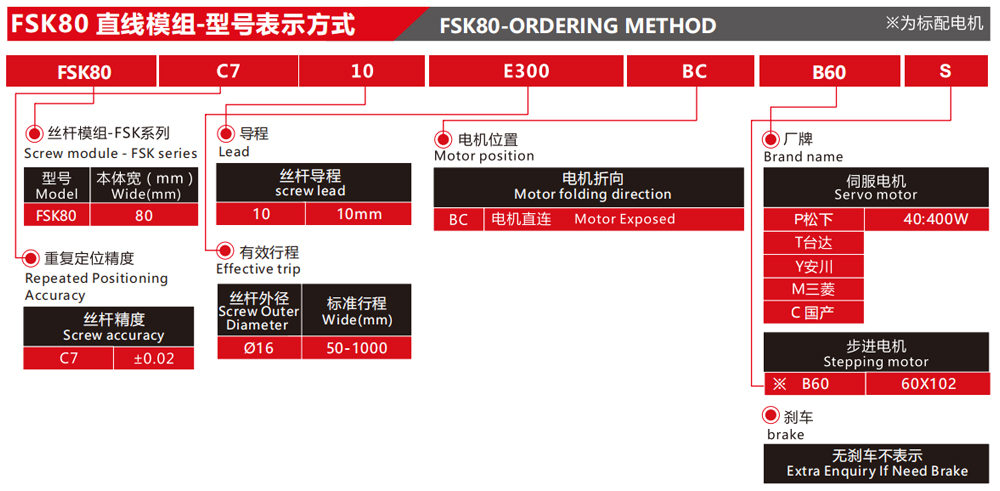

FSK80-C7-10-E50-BC-F40
2
FSK80-C7-10-E50-BC-B60
3
FSK80-C7-10-E50-BC-T40
4
FSK80-C7-10-E100-BC-F40
5
FSK80-C7-10-E100-BC-B60
6
FSK80-C7-10-E100-BC-T40
7
FSK80-C7-10-E150-BC-F40
8
FSK80-C7-10-E150-BC-B60
9
FSK80-C7-10-E150-BC-T40
10
FSK80-C7-10-E200-BC-F40
11
FSK80-C7-10-E200-BC-B60
12
FSK80-C7-10-E200-BC-T40
13
FSK80-C7-10-E250-BC-F40
14
FSK80-C7-10-E250-BC-B60
15
FSK80-C7-10-E250-BC-T40
16
FSK80-C7-10-E300-BC-F40
17
FSK80-C7-10-E300-BC-B60
18
FSK80-C7-10-E300-BC-T40
19
FSK80-C7-10-E350-BC-F40
20
FSK80-C7-10-E350-BC-B60
21
FSK80-C7-10-E350-BC-T40
22
FSK80-C7-10-E400-BC-F40
23
FSK80-C7-10-E400-BC-B60
24
FSK80-C7-10-E400-BC-T40
25
FSK80-C7-10-E450-BC-F40
26
FSK80-C7-10-E450-BC-B60
27
FSK80-C7-10-E450-BC-T40
28
FSK80-C7-10-E500-BC-F40
29
FSK80-C7-10-E500-BC-B60
30
FSK80-C7-10-E500-BC-T40
31
FSK80-C7-10-E550-BC-F40
32
FSK80-C7-10-E550-BC-B60
33
FSK80-C7-10-E550-BC-T40
34
FSK80-C7-10-E600-BC-F40
35
FSK80-C7-10-E600-BC-B60
36
FSK80-C7-10-E600-BC-T40
37
FSK80-C7-10-E650-BC-F40
38
FSK80-C7-10-E650-BC-B60
39
FSK80-C7-10-E650-BC-T40
40
FSK80-C7-10-E700-BC-F40
41
FSK80-C7-10-E700-BC-B60
42
FSK80-C7-10-E700-BC-T40
43
FSK80-C7-10-E750-BC-F40
44
FSK80-C7-10-E750-BC-B60
45
FSK80-C7-10-E750-BC-T40
46
FSK80-C7-10-E800-BC-F40
47
FSK80-C7-10-E800-BC-B60
48
FSK80-C7-10-E800-BC-T40
49
FSK80-C7-10-E850-BC-F40
50
FSK80-C7-10-E850-BC-B60
51
FSK80-C7-10-E850-BC-T40
52
FSK80-C7-10-E900-BC-F40
53
FSK80-C7-10-E900-BC-B60
54
FSK80-C7-10-E900-BC-T40
55
FSK80-C7-10-E950-BC-F40
56
FSK80-C7-10-E950-BC-B60
57
FSK80-C7-10-E950-BC-T40
58
FSK80-C7-10-E1000-BC-F40
59
FSK80-C7-10-E1000-BC-B60
60
FSK80-C7-10-E1000-BC-T40
暂时没有数据
