一、设计思路
设计目的：实现物流仓储行业产品的夹取与转运，搭建可整体移动的 XYZ 三轴作业平台；丝杆两端采用轴承固定提升设备稳定性，减少抓取过程中的晃动与振动，保障抓取动作平稳进行，适配长时间连续运行工况。
设定场景：物流仓储分拣搬运、工位物料夹取转运、仓储货物上下料等
动作流程：
1. 待夹取产品输送至作业区域指定位置
2. 设备通电初始化，XYZ 三轴执行机械回零校准
3. 伺服电机驱动 X 轴模组移动至产品对应取料位置
4. Y、Z 轴联动调整夹取机构位置，对准待夹取产品
5. 夹取机构闭合，完成产品的稳定抓取
6. 伺服电机驱动 XYZ 三轴联动，将产品移动至指定放置位置
7. 夹取机构松开放置产品，三轴回归待机位，完成单次作业循环
二、结构参数

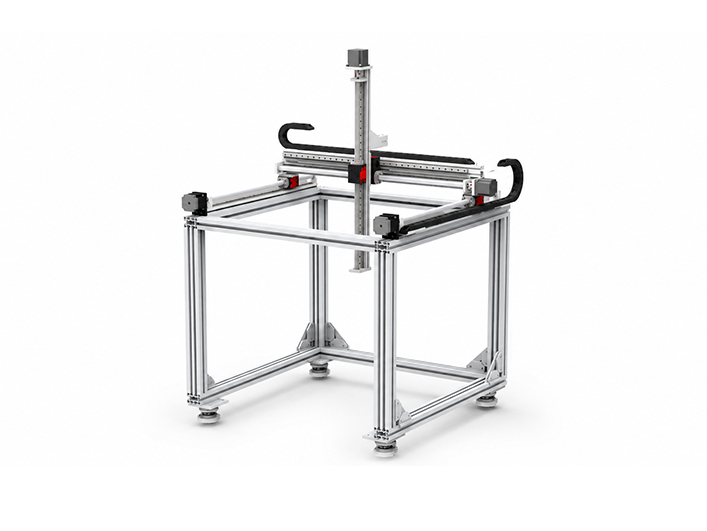

外形尺寸：X 轴行程：800mm Y/Z 轴行程：900mm FSK40 XYZ-L 带型材架脚轮
通用性：适用于多种外形尺寸的物流箱体、仓储工件
支撑结构：型材支撑，可调节
移动特性：带脚轮，搭建平台可整体运动
适用行业：物流仓储、自动化搬运
三、示例应用
工件形状：方形，长方形
工件尺寸：300 x 200 x 150 (mm)
工件类型：物流包装箱、仓储物料盒
电源：AC 220V
电机：B57
类似案例推荐
一、设计思路设计目的：实现物流仓储行业产品的夹取与转运，搭建可整体移动的 XYZ 三轴作业平台；丝杆两端采用轴承固定提升设备稳定性，减少抓取过程中的晃动与振动，保障抓取动作平稳进行，适配长时间连续运行工况。 设定场景：物流仓储分拣搬运、工位物料夹取转运、仓储货物上下料等 动作流程：1. 待夹取产品输送至作业区域指定位置 2.设备通电初始化，XYZ 三轴执行机械回零校准 3.

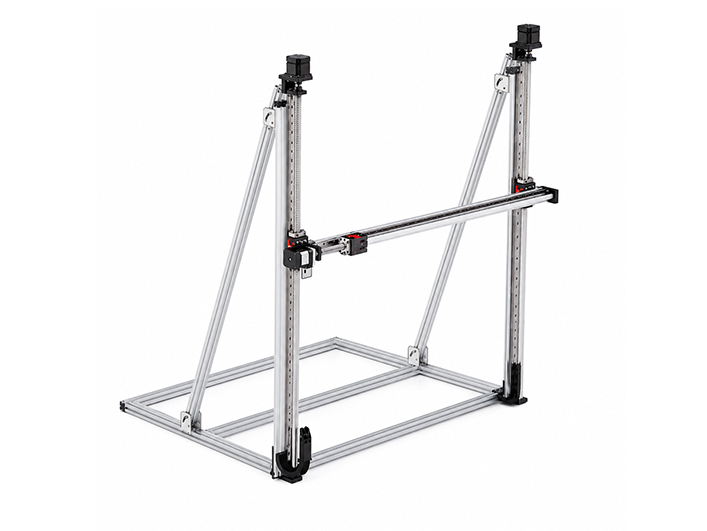

一、设计思路设计目的：对 PCB 板、小型电子元件完成精密点胶，对产品表面进行微量、均匀的喷涂作业；采用型材支撑结构保证设备稳定可调节，无损失行程设计提升作业幅面利用率。设定场景：电子产线点胶、元器件封装涂胶、精密工件表面涂覆等动作流程：1. 待加工工件通过治具定位至作业区域指定位置2. 设备通电初始化，XY 双轴模组执行机械回零校准3. 伺服电机驱动 XY 轴模组联动，移动至首个作业点位上方4.
